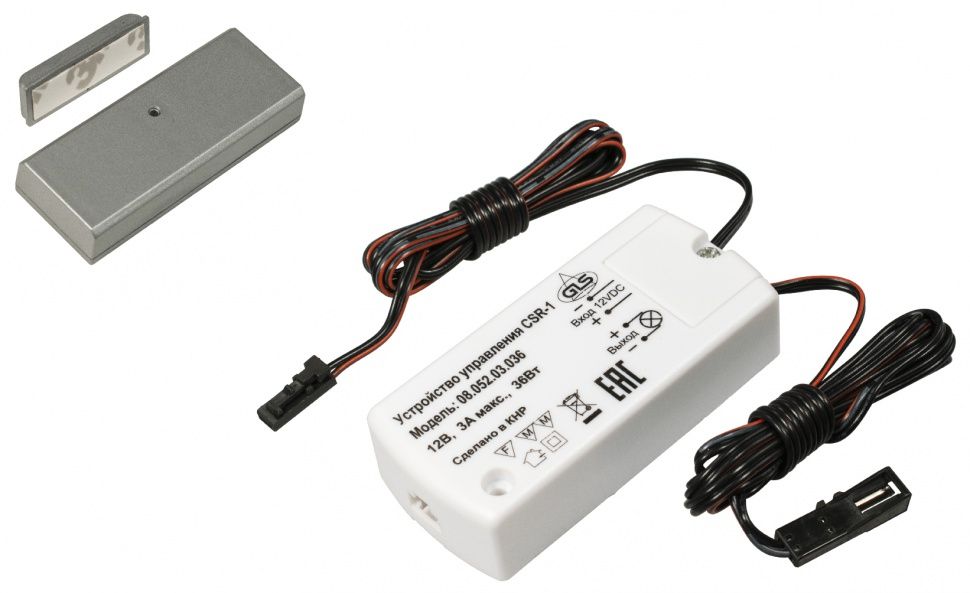

MSR-1/CSR-1 Датчик магнитный беспроводный для дверей + устройство управления

Беспроводный выключатель с магнитным датчиком, срабатывает на размыкание магнита. Дистанционный выключатель устанавливается на раму выдвижного ящика или раму шкафа. Магнит устанавливается на выдвижном ящике или дверце шкафа. К одному блоку управления можно подключить до 4-х выключателей. При размыкании - включается источник света, при смыкании выключается.

Привязка выключателя к устройству управления:

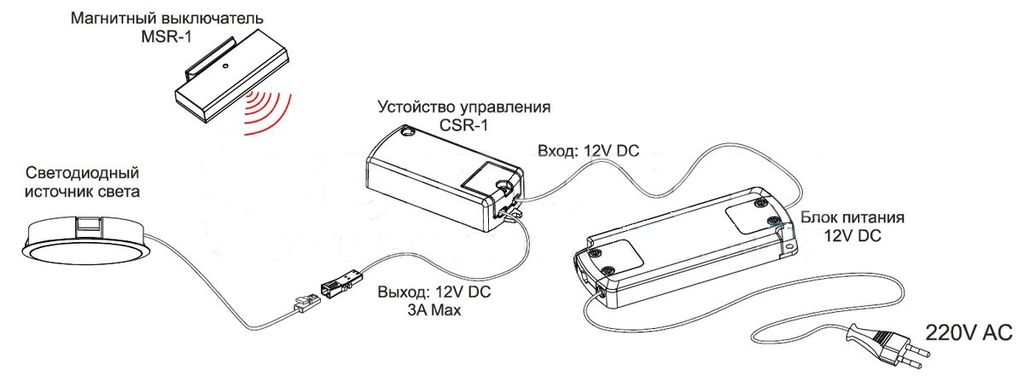

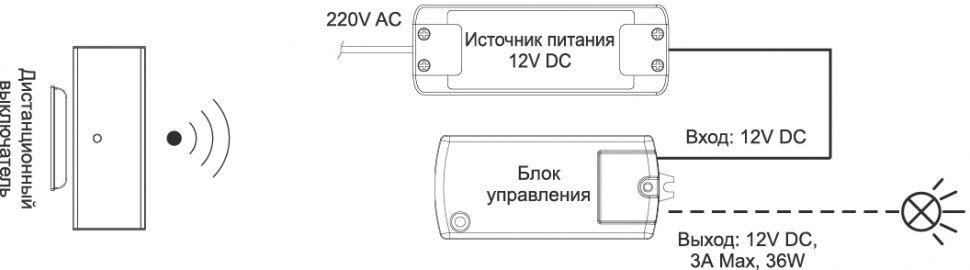

• Подключите устройство управления CSR-1 к источнику питания 12В;

• Нажмите кнопку привязки один раз. Светодиодный индикатор зажжется красным светом.
• Отодвиньте магнит от передатчика (MSR-1) и затем поднесите снова. Светодиод на устройстве управления замигает. Это означает, что привязка прошла успешно.
• Длительное касание на кнопку привязки CSR-1 (более 5 сек.) стирает память.

При необходимости, с одним устройством управления можно использовать до 4-х магнитных выключателей MSR-1. Привязка каждого магнитного выключателя

осуществляется аналогично описанному выше.

Алгоритм работы устройства управления CSR-1 с несколькими магнитными датчиками MSR-1.

Если одно устройство управления CSR-1 работает с несколькими магнитными выключателями, надо иметь ввиду, что приоритетным является первый пришедший на

CSR-1 сигнал

Пример для трех дверей, каждая из которых оборудована магнитным выключателем и с одним общим CSR-1 включающим освещение:

• Все двери закрыты – освещение выключено.
• Когда одна из дверей открывается – светильник включается. Последующие открытие остальных двух дверей не оказывает влияния на состояние CSR-1.
• Если при включенном светильнике закрыть одну из дверей, CSR-1 выключает светильник независимо от положения остальных дверей.
• Чтобы светильник снова включился, нужно закрыть и открыть одну из дверей.

Дистанция срабатывания магнитного датчика относительно двери < 10мм

Дистанция от датчика до блока управления не должна превышать 5м

Датчик укомплектован элементом питания 3В (2 батареи 1632)

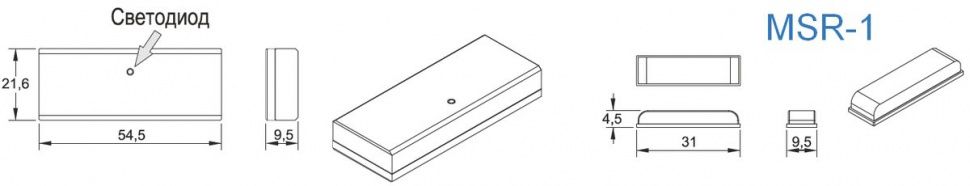

Габариты датчика 54,5 х 21,6 х 9,5 мм

Габариты магнита 32 х 8 х 4 мм

Габариты управляющего устройства 84 х 35 х 19 мм
